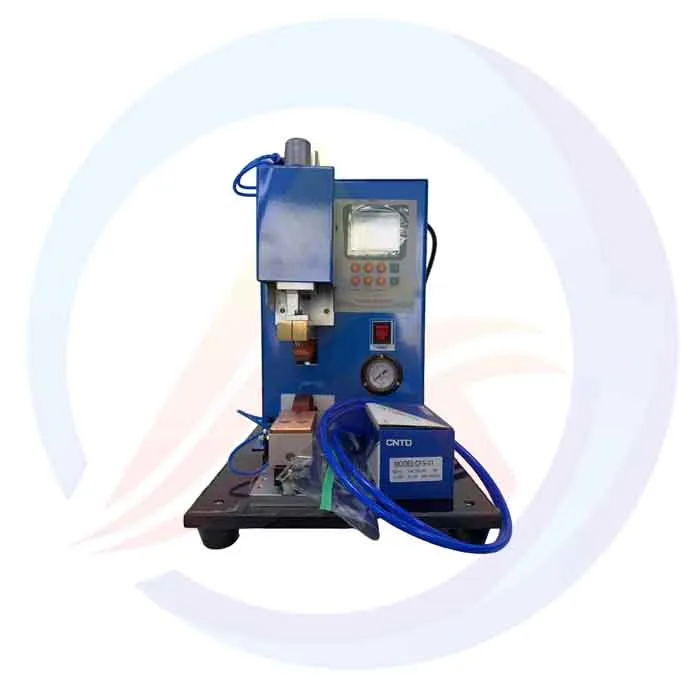

Titik TunggalMesin Las Titik PneumatikAOT-MSK-330A Mesin las titik pulsa AC yang sangat populer ini dirancang khusus untuk kebutuhan baterai nikel kadmium, nikel hidrogen, dan litium. Mesin ini dikendalikan oleh mikrokontroler dan memiliki kinerja yang lebih stabil dan andal. Mesin ini digunakan untuk mengelas cangkang dan tab negatif baterai kolom.
Fungsi inti
Pneumatik Titik TunggalTukang Las Titik dirancang khusus untuk baterai lithium silinder (seperti 18650, 21700, 26650, dll.), pengelasan elektroda baterai (elektroda positif dan negatif) dan lembaran/kawat nikel yang tepat dicapai melalui prinsip pengelasan titik resistansi, memastikan resistansi rendah dan koneksi listrik kekuatan tinggi.
Fitur
Sistem tekanan pneumatik:Mesin Las Titik Pneumatik Elektroda digerakkan oleh silinder presisi, dan tekanannya stabil serta dapat disesuaikan (biasanya dalam kisaran 0-300N), memastikan tekanan yang seragam pada permukaan kontak antara elektroda dan baterai selama pengelasan, serta menghindari pengelasan virtual atau pengelasan berlebih. Dibandingkan dengan pengelasan manual, sistem pneumatik memberikan konsistensi dan akurasi pengulangan yang lebih tinggi.
Mode pengelasan titik tunggal: pengelasan satu titik pada satu waktu, cocok untuk produksi batch kecil, pengujian R&D, atau skenario perbaikan, dengan fleksibilitas operasional yang tinggi. Mendukung mode pengelasan pulsa tunggal/multipulsa, cocok untuk lembaran nikel dengan berbagai ketebalan (0,1~0,3 mm) dan model baterai.
Sistem kontrol cerdas:
kontrol mikroprosesor (MCU), pengaturan parameter digital:
Arus pengelasan (dapat disesuaikan dari 1000 hingga 3000A)
Waktu pengelasan (dinilai dari 1 hingga 99ms)
Waktu penahanan tekanan (mempertahankan tekanan untuk mencegah percikan)
Layar sentuh LCD memantau parameter secara real-time dan mendukung penyimpanan beberapa set rumus pengelasan.
Catu daya las berenergi tinggi: menggunakan teknologi inverter DC frekuensi menengah (MFDC), lebih hemat energi dibandingkan mesin las AC tradisional, dengan output stabil, zona panas kecil, dan risiko kerusakan baterai yang lebih rendah. Kecepatan respons cepat (di atas 1kHz), cocok untuk pengelasan material dengan konduktivitas tinggi.
Desain proteksi keselamatan: proteksi isolasi elektroda untuk mencegah korsleting. Proteksi otomatis arus berlebih/suhu berlebih dengan sakelar penghenti darurat. Sakelar kaki + pengaktifan tangan ganda dengan pengaman ganda untuk mencegah pengoperasian yang tidak disengaja.
Spesifikasi:
Nama Produk | Mesin Las Titik Pneumatik Titik Tunggal AOT-MSK-330A |
Catu Daya | 220-240V, Fase Tunggal 50/60Hz |
Daya Maksimum | 3 kW |
Arus Pengelasan | 0-99A |
Ketebalan Pengelasan | Cocok untuk berbagai pelat las dengan ketebalan kurang dari 0,15mm |
Diameter Jarum Las | Ukuran 2,5 mm |
Ruang Lingkup Aplikasi | Cocok untuk pengelasan elektroda negatif sel baterai silinder dengan spesifikasi 18650 dan 21700. Ukuran lain memerlukan kustomisasi. |

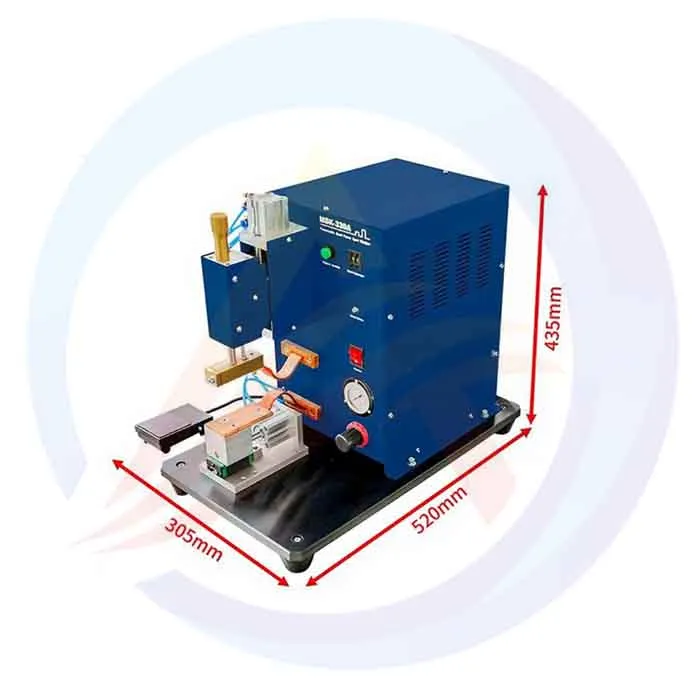

Ukuran Peralatan | L305 * P520 * T435mm |
Berat | 35kg |
Lingkungan penggunaan | Suhu sekitar yang disarankan 25 ± 3 ℃, kelembaban 30~90RH, tidak ada getaran dan gangguan elektromagnetik |
Sumber Udara | Udara terkompresi kering 0,5-0,8MPa |
Skenario aplikasi umum AOT-MSK-330A
Perakitan paket baterai lithium: sambungan lembaran nikel untuk paket baterai seri/paralel.
Pemeliharaan dan produksi sampel modul baterai daya (peralatan listrik, paket baterai kendaraan listrik).
Penelitian dan pengembangan laboratorium, produksi percobaan skala kecil, dan pelatihan pendidikan.
